西安配电柜电快速瞬变脉冲群抗扰度试验

2021-05-13 15:59:34

次

西安配电柜试验标准规定了电气和电子设备的供电电源端口、信号和控制端口对重复电快速瞬变脉冲群抗扰度试验严酷等级和试验方法。

1.试验设备

(1)试验发生器。

试验发生器的主要部件包括：高压源、充电电阻、储能电容器、放电器、脉冲持续形成电阻、阻抗匹配电阻和隔直电容器。

(2)电快速瞬变脉冲群发生器性能特性。

开路输出电压范围(在储能电容器两端的电压)0.25(1-10%)V~4(1+10%V发生器应能在短路的条件下工作。电快速瞬变脉冲群发生器在接509负载时的运行特性。

这些开路输岀电压将显示在电快速瞬变脉冲群发生器上。西安配电柜有关试验等级的选择，建议按照工作环境及要求进行选择。

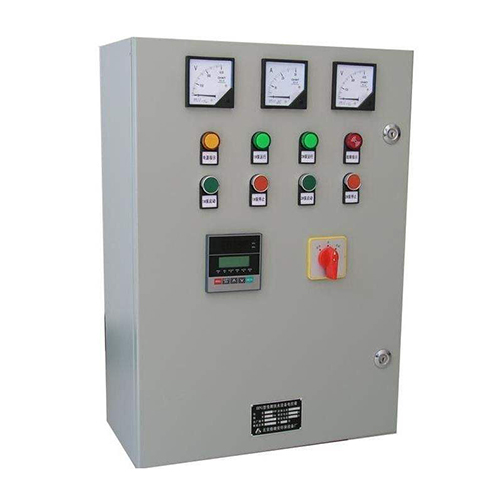

西安配电柜

(2)受试设备的放置。

①应放置在接地参考平面上(接地参考平面采用铜或铝金属板时其厚度不小于0.25mm，采用其他金属材料时其厚度至少为0.65mm)，并用厚度(0.1±0.01)m的绝缘支座与之隔开。

②接地参考平面的最小尺寸为1m×1m，各边至少应比受试设备超出0.1m。受试设备距离导电结构(例如屏蔽室的墙壁)应大于0.5m。

③若受试设备为台式设备，应放置在接地参考平面上方(0.8±0.08)m处。

④耦合装置和受试设备之间的信号线和电源线的长度不超过1m。西安配电柜如果制造商提供的与设备不可拆卸的电源电缆的长度超过1m，那么超出的部分应该收拢在一起形成一个直径为04m的扁平线圈并放置在接地参考平面上方0.1m处。受试设备和耦合装置之间的距离应不大1m。
