西安低压配电柜T系统试验方法

2021-06-10 16:54:11

西安低压配电柜IT系统是否符合采用自动切断电源的条件应进行下述试验:

1.第1次故障电流的计算或测量

(1)在电源系统通过阻抗接地时,如果装置的所有外露可导电部分都是接到电源系统的地,则不需要做这种测量。

(2)只有在所有参数都不知道而又无法计算时才进行测量。应采取预防措施以避免在测试时由于出现第二次故障带来危险。

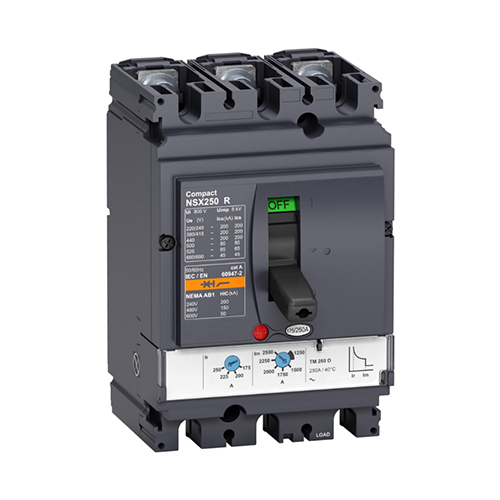

西安低压配电柜

2.当发生第二次故障时

若出现类似于TT系统试验那种情况时,则应按TT系统进行检验。

当出现类似于TN系统试验的那种情况时,则应按TN系统进行检验。

在进行故障回路阻抗测量时,在系统中性点与装置进线端的保护导体之间需要设置一个阻抗可忽略的连线。

具有保护性隔离的控制设备与电器的试验,具有保护性隔离的控制设备与电器的试验一般作为型式试验。对于结构设计,由于产品的使用条件对用于保护性隔离的绝缘可能产生影响,因此制造厂或有关产品标准可以把下述试验全部或部分作为常规试验。

—般要求:西安低压配电柜适用于这样的控制设备与电器,它的一个或多个电路能用于保护特低压电路(SELV)及安全特低压电路(PELV)(控制设备与电器本身不具备类别Ⅲ)

验证试验应在SELV(PELV)电路与其他电路间进行,例如主电路、轴助电路和控制电路。

试验应在电器运行的所有状态下进行,例如打开、闭合、脱扣位置。

要求的目的是尽实际可能统一具有保护性隔离(该隔离施加在用于SELv(PEV)电路的部件与其他电路的部件之间)的低压开关设备和控制设备的所有规则和要求,以使相应范围内的设备的性能要求和试验获得一致,避免根据不同的标准进行所需试验。

性能要求

除非有关产品标准另有规定外,具有保护性隔离的控制设备与电器规定了如下基本要求:

(1)为达到保护性隔离所考虑的方法是基于在SELV(PELV)电路与其他电路之间采

用双重绝缘(或加强绝缘)

(2)正常情况下,西安低压配电柜开关设备和控制设备爬电距离尺寸的确定已经考虑了其灭弧罩中产生的电弧对绝缘的影响,因此不需要进行特殊的验证。

(3)局部的放电影响不必考虑。
