多媒体信息箱安装步骤详解

2022-08-04 11:43:26

次

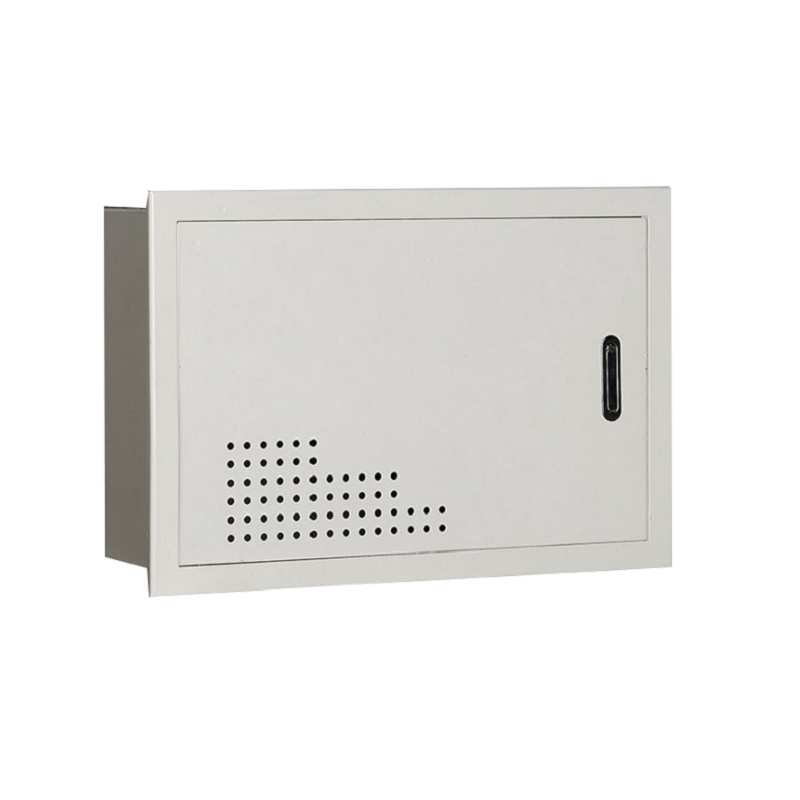

多媒体信息箱也称为家居布线箱，多媒体箱，配线箱，弱电箱，综合布线箱，家居布线箱，楼道箱，综合柜，过线箱，住宅信息配线箱，配电箱，家居多媒体箱，家庭信息接入箱，多媒体布线箱，多媒体配线箱，家居信息箱，家居配线箱，智能布线箱，智能箱。

2 - 副本.png

多媒体箱安装前的准备工作：

了解小区有关电话、宽带、有线电视等相关智能服务种类；
检查所有包括以上信号入户线位置，以便确定多媒体信息箱的安装位置根据自己DIY设计，安排各房间内通讯插座的位置和数量；

相关安装材料名称：
超五类非屏蔽双绞(8芯电脑线)及RJ45插座，此处也可以换6类非屏蔽及模块
4芯电话线及RJ11插座；
75同轴电缆(电视线)及电视插座；
PVC管及插座；

多媒体信息箱安装步骤：

确定多媒体信息箱位置—→(如配置路由、猫等有源设备或模块条，需在强电接入插座上引入220V强电—→预埋箱体—→铺设PVC管，穿线时应加标识—→压接RJ45、RJ11、电视(F头)插头等—→理线、扎线、测试—→模块条安装，并将相应的线缆插入模块—→盖上面板—→完成。

13 - 副本.png

多媒体信息箱注意事项

NO.1

多媒体信息箱安装的位置通常选择在室内各种进线和出线走向方便，且比较隐蔽容易装饰的位置，如悬关部位，或壁橱内。如有车库和地下室的独立住宅可考虑在这些区域挂墙明装。

NO.2

选中安装位置后，箱体埋入墙体时其面板露出墙面1厘米，两侧的出线孔布要填埋，当所有布线完成并测试后，才用石灰封平。

NO.3

安装空间的环境要求：
离地1.5米以上的干燥通风部位尽可能地远离强电配电区。有的离地50cm安装，根据现场实际情况。

NO.4

选择安装位置的三要素：
a便于敷管布线的位置b符合装潢修饰隐蔽的要求c便于安装保养操作

NO.5

有线电视同轴电缆F接头的安装要求剥开同轴外层护套和屏蔽网后，一定要将隐蔽网割除干净或集中绞缠，不可使屏蔽网和铜芯接触短路。F头插入同轴电缆时要插到底，然后用紧箍圈紧固。

NO.6

音视频电缆和音视频接头的安装必须使用电烙铁焊接包括音视频的面板安装都必须使用电烙铁焊接，原因是现在市面上供应的各种音视频配件都要求使用焊接的安装技术，虽然比较的繁琐但是对信号而言比较的可靠。

NO.7

建议家中的电话，电脑插座均使用6类RJ45插座模块和6类或者超6类电缆布线。
