一文看懂直流屏的工作原理

2022-09-17 16:16:35

       直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏,简称直流屏,通用型号为GZDW,而直流屏就是用来供应这种直流电源的。发电厂和变电站中的电力操作电源现今采用的都是直流电源,它为控制负荷和动力负荷以及直流事故照明负荷等提供电源,是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站,和其他使用直流设备的用户(如石化、矿山、铁路等),适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。

src=http___oss.huangye88.net_live_user_2268749_1492181497040398800-1.jpg&refer=http___oss.huangye88.webp.jpg

       直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化,采用单板结构(All in one),内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏,各种运行状态和参数均以汉字显示,整体设计方便简洁,人机界面友好,符合用户使用习惯。直流屏系统为远程检测和控制提供了强大的功能,并具有遥控、遥调、遥测、遥信功能和远程通讯接口。通过远程通讯接口可在远方获得直流电源系统的运行参数,还可通过该接口设定和修改运行状态及定值,满足电力自动化和电力系统无人值守变电站的要求;配有标准RS232/485串行接口和以太网接口,可方便纳入电站自动化系统。

直流屏的主要特点

1、高可靠性

采用开关电源的模块化设计,N+1热备份。

充电模块可以带电热插拔,平均维护时间大幅度减少。

动力母线和控制母线可以由充电模块单独直接供电,可以通过降压装置热备份。

硬件低差自主均流技术,模块间输出电流max不平衡度优于5%。

可靠的防雷和电气绝缘措施,选配的绝缘监测装置能够实时监测系统绝缘情况,确保系统和人身安全。

系统设计采用IEC(国际电工委员会),UL等国际标准,可靠性与安全性有充分保证。

2、高智能化

监控模块采用大屏幕液晶汉字显示,声光告警。

可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能,具备电池充电温度补偿功能。

具有多个扩展通讯口,可以接入多种外部智能设备(如电池测试仪、绝缘监测装置等)。

现代电力电子与计算机网络技术相结合,提供对电源系统的“遥测、遥控、遥信、遥调”的支持,实现无人值守。

蓄电池自支管理及保护,实时自动检测蓄电池的端电压、充电放电电流,并对蓄电池的均浮充电进行智能能控制,设有电池过欠压和充电过流声光告警。




直流屏的工作条件

1)工作电源:AC320V~420V,试机电源:AC320V~420V 50Hz±10%

2)工作环境温度 :0℃ ~ 45℃

3)空气相对湿度:≤ 85RH

4)运行场所:无强烈振动和冲动、无严重尘埃、无腐蚀性气体、无导电性和爆炸性介质、通风良好。

5)适用范围:DC110V系统,DC220V系统均能满足使用。

直流屏工作原理

简单的说,直流屏工作原理就是把交流电变成直流电,为电气二次设备保护和操作机构以及指示灯提供供电电源。

(1)正常情况下,由充电单元对蓄电池进行充电的同时并向经常性负载(微机保护装置、控制设备等)提供直流电源;

(2)当控制负荷或动力负荷需较大的冲击电流(如断路器的分、合闸)时,由充电单元和蓄电池共同提供直流电源;

(3)当变电所交流中断时,由蓄电池组单独提供直流电源。

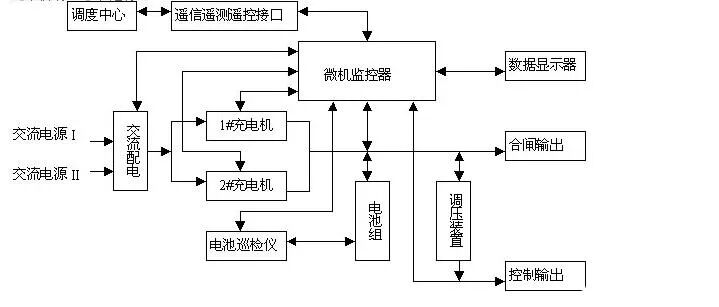

直流屏的工作原理图

不同的直流屏的工作原理有所差异。但主体就是将交流电能转换为直流电能的整流器。若有需要则将整流输出和电池并联实现不间断供电。再进一步对输出的直流增加稳压、调压措施。

直流屏作用

直流系统是应用于水力、火力发电厂,各类变电站和其它使用直流屏设备的用户,为给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。直流系统是一个独立的电源,它不受发电机、厂用电及系统运行方式的影响,并在外部交流电中断的情况下,保证由后备电源—蓄电池继续提供直流电源的重要设备。直流屏的可靠性、安全性直接影响到电力系统供电的可靠性和安全性。

直流屏的应用

直流屏广泛应用于水力、火力发电厂,各类变电站和其它使用直流设备的用户(如石化、矿山、铁路等),为信号设备、保护、自动装置、事故照明及断路器分、合闸操作提供直流电源,并在外部交流电中断的情况下,保证由后备电源—蓄电池继续提供直流电源的重要设备。
