配电房是如何送电的？送电方式是什么？

2023-05-19 16:18:59

次

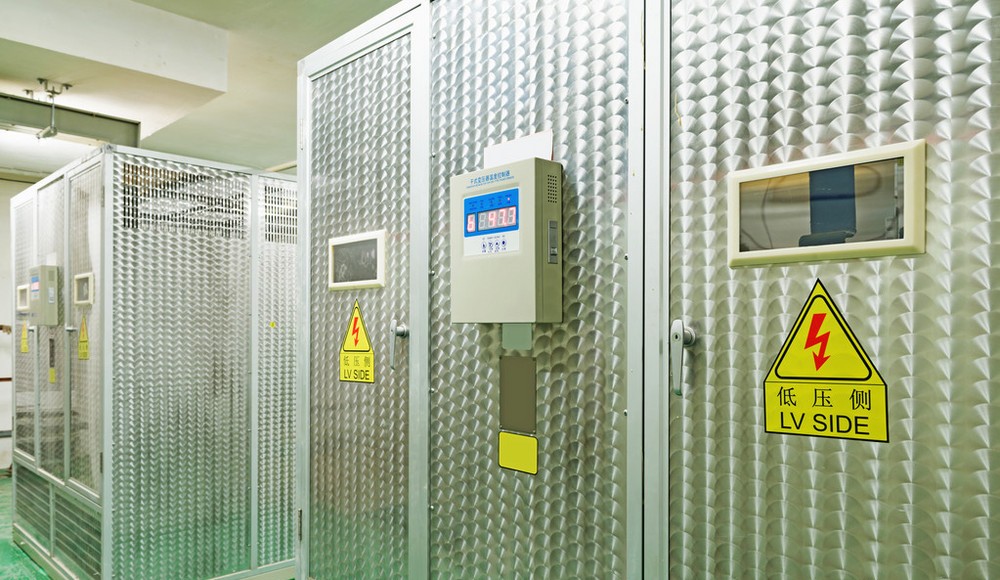

配电房又称配电所，在国家标准里面，配电所的定义是：“所内只有起开闭和分配电能作用的高压配电装置，母线上无主变压器”。

配电所与变电所的区别在于，配电房（配电所）无变压器，而变电所有变压器。而配电房送电时，一般应从电源侧的开关合起，依次合到负荷侧开关。按这种程序操作，可使开关的闭合电流减至最小，比较安全；万一某部分存在故障，也容易发现。

那么配电房的停、送电顺序是什么？送电操作流程又是怎样的情况呢？

1、配电房的停、送电顺序：

最重要的是停、送电的顺序千万不能弄错：

停、送电顺序：停电时，先停低压，后停高压。

停低压时，先停低压各支路开关，后停低压总开关，还应先停控制回路，后停主回路。送电时顺序相反。

停高压时，先停断路器，后拉隔离开关。高压进线有双隔离开关的，先拉负荷侧隔离开关，后拉电源侧隔离开关，送电时顺序相反。

严禁带负荷拉、合隔离开关。

2、配电房送电操作流程：

送电操作程序如下：

1) 检查整个配电房的电气装置上确实无人工作后，拆除临时接地线和标示牌拆除接地线时，应先拆线路端，再拆接地端。

2) 检查两路进线WL1、WL2的开关均在开断位置后，合上两段高压母线WB1和WB2之间的联络隔离开关，使WB1和WB2能够并列运行。

3) 依次合上WL1上的所有隔离开关，然后合上进线断路器。如合闸成功，则说明WB1和WB2是完好的。

4) 合接于WB1和WB2的电压互感器电路的隔离开关，检查电源电压是否正常。

5)合所有高压出线上的隔离开关，然后合所有高压出线上的断路器，对所有配电房的主变压器送电。

6) 合NO.2配电房主变压器低压侧的刀开关，再合低压断路器。如合闸成功说明低压母线是完好的。

7) 通过接于两段低压母线上的电压表检查低压是否正常。

8) 合NO.2配电房所有低压出线的刀开关，然后合低断路器，或合上低压熔断器式刀开关，使所有低压出线送电。至此整个高压配电所及其附设车间变电所全部投入运行。

如果配电房是故障处理停电以后的恢复送电，则操作程序与配电房所装设的开关类型有关。如果电源进线是装设的高压断路器，则高压母线发生短路故障时，断路器自动跳闸。

在故障消除后，则可直接合上断路器来恢复送电。如果电源进线装设的高压负荷开关，则在故障消除后，先更换熔断器的熔管后，才能合上负荷开关来送电。

如果电源进线是装设的高压隔离开关－熔断器，则在故障消除后，先更换熔断器管，并断开所有出线开关，才能合隔离开关，最后合上所有出线开关才能恢复送电。如果电源进线是装设的跌开式熔断器，也必须如此操作才行。
