电流互感器在配电柜中起什么作用？

2023-11-04 16:10:54

次

电流互感器是配电柜中的重要组成部分，它主要的作用是将大电流转换为小电流，以便于后续的测量、保护和控制。在实际使用中，需要注意正确选择型号和规格、正确安装和使用以及注意安全距离和绝缘要求等方面的事项。只有这样才能够充分发挥电流互感器的作用，实现对电力系统的有效监测和控制。

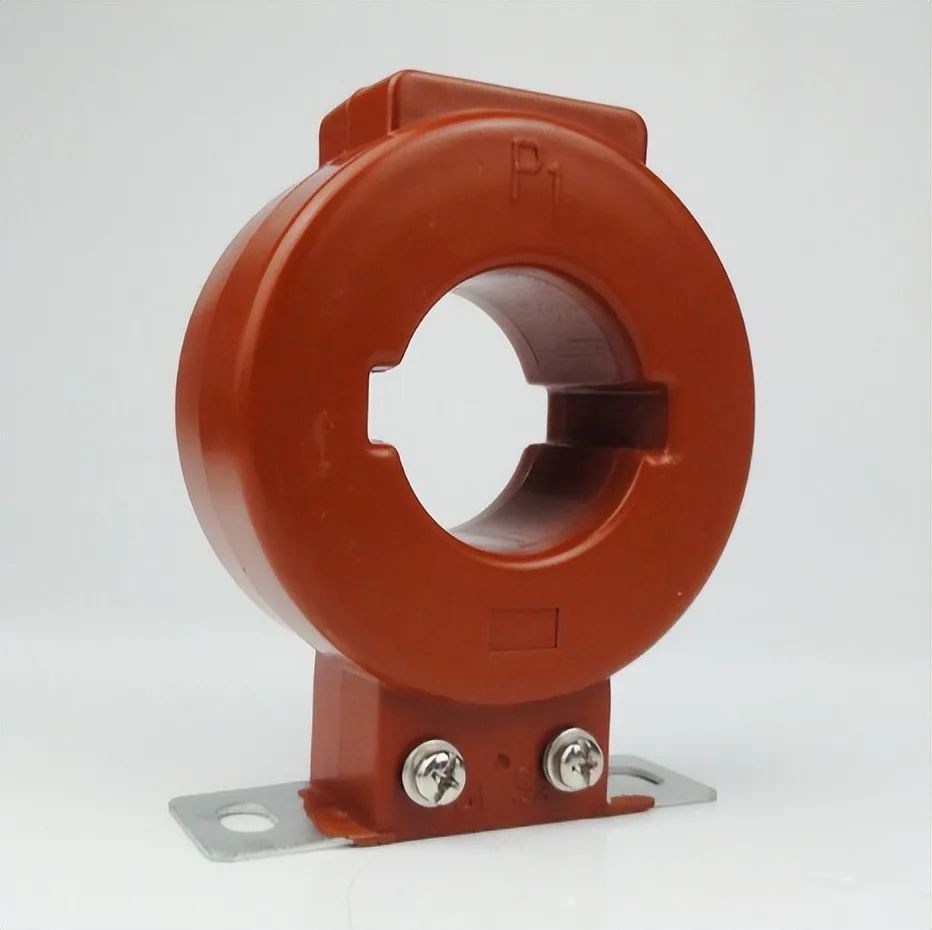

640 (3).jpg

在配电柜中有很多电流互感器，有些配电柜有一个，而有些配电柜有三四个。其实这些电流互感器都是从母线上感应出电流信号，只是测出来的电流作用不一样而已。那么电流互感器具体在配电柜中起到什么作用呢？

一电流互感器的作用：

电流互感器在电力系统中应用非常广泛，它的作用是从大电流电缆上面按照一定的比例感应出小电流，然后供仪表测量和继电保护用。

1、电流测量

电流互感器可以将大电流转换为小电流，从而使得电流的测量更加方便和准确。通过二次绕组的电流可以通过测量仪器进行测量，从而得到电力系统的电流参数。

2、电流保护

电流互感器还可以用于电流保护。当电力系统发生短路等故障时，电流会突然增大，这时电流互感器可以感知到异常电流，并通过二次绕组输出信号给保护装置，从而触发保护动作。

3、电流控制

电流互感器还可以用于电流控制。在电力系统中，许多设备需要依靠电流来控制和调节，例如电动机、加热器等等。通过将电流互感器与这些设备相连，可以实现对这些设备的控制。

二电流互感器在配电柜中的作用

1、配电柜中一个电流互感器：

如果只有一个电流互感器，那这种情况一般用于从单根线路上取电流信号。比如用于扩大单相电表量程、测单相线路电流、测三相平衡线路电流、无功控制器电流取样等。

（1）扩大单相电表量程主要指一个电流互感器和单相互感器电表接线；

（2）测单相线路电流是指利用一个电流互感器和电流表相连，然后测单相线路电流。

（3）测三相平衡线路电流和测单相线路电流同理，因为三相平衡线路各相电流几乎相等。

（4）无功控制器和电流互感器相连的目的是，通过电流互感器从母线上获取电流大小及相位信号。

2、二个电流互感器：

如果二个电流互感器都穿在同一相母线上，可以参考接一个电流互感器的作用。如果两个电流互感器分别穿在两相母线上，那么它的目的主要是测量三相平衡线路或三相不平衡线路中的三相电流。

当三相不平衡时，三相电流矢量和为零。当我们知道其中两相的电流以后，那就可以推算出另外一相的电流。

3、三个电流互感器：

如果采用三台电流互感器，一般主要用于测量三相平衡和不平衡电流；也可以用于和三相互感电表相连，计量用了多少电；还可以用于和热继电器相连，用于扩大热继电器的量程。
