在电力系统里，高压开关柜特别重要，管着输电、配电过程中的控制、保护和测量工作。PT 柜和计量柜，就是高压开关柜里的两个 “得力助手”。
PT 柜
主要用来测电压，装在开关柜里，能把高压电变成安全的低压电，方便测量。像电压的大小变化、波形形状、相位角度，它都能测，帮着监控和管理电力系统。把高压变低压，不仅让测量更安全，还能缩小其他设备的个头，降低出故障的概率。
计量柜
则专门负责算电量，通过测电压和电流，算出用了多少电。不管是整个电力系统，还是某个区域，它都能准确计量，是电力收费和管理的关键。它把电压、电流数据一处理，就能算出用电量和功率，给用户和电力公司算电费当依据。接下来，咱们就详细说说这俩柜子的不同之处，还有 PT 柜常用的配置方案。
一、PT柜的定义和结构介绍
PT柜我们又常称其为母线电压互感器柜或电压互感器柜。里面一般设置有电压互感器一套、熔断器一、避雷器等主要电器原件。熔断器的保险丝为电压互感器提供保护。电压互感器是将高压按一定的变比将高压按比例转换成低压的装置，使其适应仪表的电压要求。
避雷器主要起到过电压和防雷保护。
电压互感器柜一般情况下采用组合式的结构，我们可根据工程的具体设计参数，配置不同类型和数量的PT。

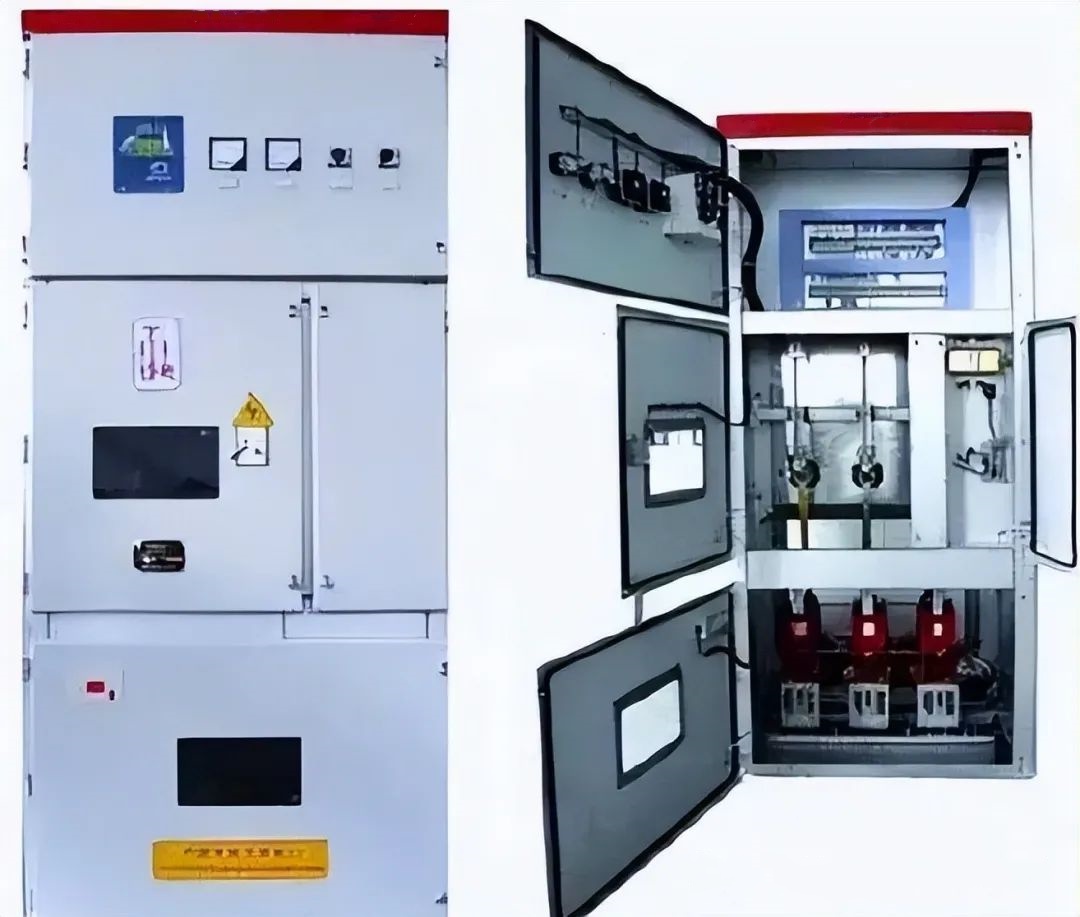

PT柜的整体结构采用可拆卸金属铠装结构，设备面板上通常设有大面积的观察口。它可以随时观察PT柜的运行情况。每台PT设有一节车厢，其一、二次回路采用分接结构，实现一、二次室分离。柜体整体美观可靠，可实现现场抽取维护。
二、PT柜功能及电压应用
（1）提供电气系统中的测量电压、仪器仪表电压和保护电压。
（2）为功率表提供测量电压。
（3）可为相关设备提供操作和控制电源（PT）。
（4）满足电气系统继电保护的需要。母线绝缘、欠电压、过电压、备用设备自投条件等。高压柜屏顶电压小母线由PT柜供电。
PT柜内有测量PT和计量PT（原来要求是要分开测量PT和计量PT，如没有特殊要求也可以不分开，可以共用）。顶部的小母线可用于向其他高压柜提供电源。同时为其它设备提供电源，满足测量、计量和保护电源的电压要求。
三、PT柜与计量柜的功能及管理权限说明
PT柜是电压互感器柜（PT为电压互感器的英文缩写），通常用于装设接于母线上的电压互感器，此电压互感器可用于测量和保护。电力部门为了准确计量并能对各用户进行有效的计量管理，在用户侧会设一个专用的计量柜，柜内配置电压互感器、电流互感器及计量仪表。此表计的数据用于电费的结算。计量柜的管理权限为电力部门，用户无权进行维修和调试等工作。
