高压环网柜基本组成

2025-07-31 11:46:09

次

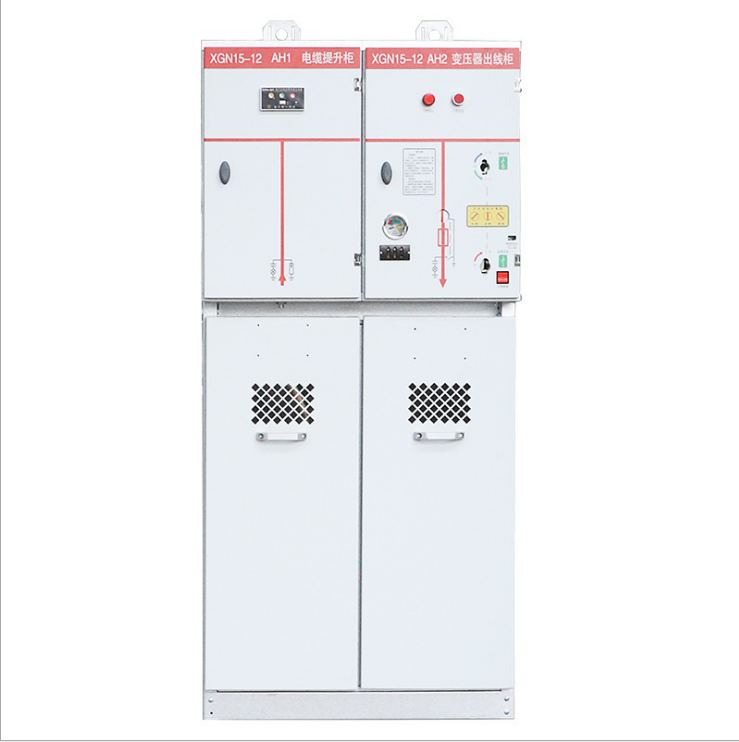

环网柜是一种用于城市电力配电网中的配电设备，可以实现隔离、开关、保护和测控等功能。


具体来说，环网柜的基本组成包括以下几个部分：

1、外壳：由钢板制成，具有一定的机械强度和防护等级，为电器元器件提供牢固和防护作用。外壳上通常配备有旋钮和安全锁，以便操作人员进行调节和开关操作。

2、主回路部分：主要由断路器、负荷开关等组成，用作隔离、开关和控制电路。在现代环网柜上，通常配备有智能断路器、负荷隔离开关，无功补偿、电能计量等功能。

3、操控系统：由控制器、继电器、驱动器等组成，用于操控环网柜的开关、保护和测量等功能。操控系统通过外部环网系统信号来实现开关电源的控制、保护控制和信号传输等。

4、保护部分：主要由过载继电器、短路继电器和接地保护继电器等组成，用于监测电路中的电流、电压和功率等，并在出现故障时及时进行保护。

5、检修排气部分：由检修门、排气装置等组成，方便环网柜的日常检修、维保、调整和使用。

环网柜是城市配电网中的一种重要设备，具有隔离、开关、保护和测控等多种功能。其基本组成包括外壳、主回路部分、操控系统、保护部分和检修排气部分等。
