什么是电气隔离开关？

2023-01-30 17:03:33

次

隔离开关是没有灭弧装置的开关，不能有效的断开短路电流，只能手动断开，一般应用于配电柜总开关。

隔离开关不能在有负荷的情况下操作，要在断路器断开之后，才能断开隔离开关，隔离开关有明显的断开点，以便于电气设备的维修和检测，样式就跟家里最老式的刀闸差不多，老式的刀闸有保险丝，但是隔离开关没有，只能通过手动通断，在配电柜上有个上下摇把可以断开和恢复隔离开关。

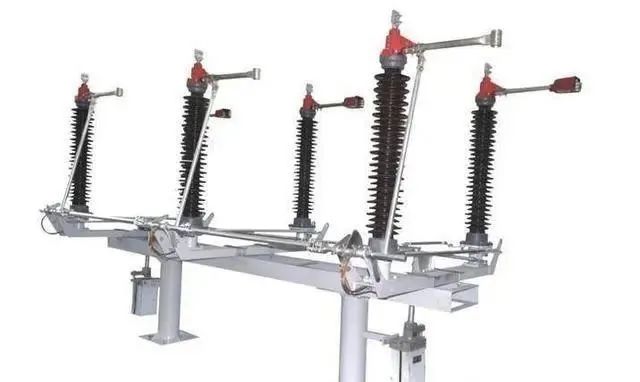

高压户外隔离开关

隔离开关常用于高电压电气的开关，是高压电气中使用最多的一种开关，比如变电站，电厂等高压电气中。

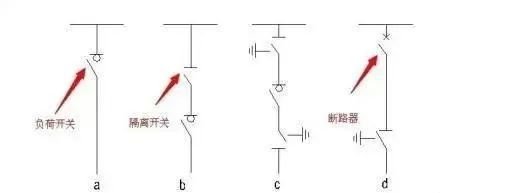

隔离开关符号

因为隔离开关没有灭弧装置，所以不能在有负荷的情况下操作，以免造成财产损失和人身事故，隔离开关没有断流能力，在电路短路时不会断开，所以只能通过断路器开关断路后才能操作，隔离开关一般常带防止开关带负荷时误操作的连锁装置。


隔离开关

隔离开关断电和送电方法，断电时要先断开断路器，让电路断开负荷，在没有任何负荷的情况下才能断开隔离开关，送电时要先检查负载断断路器是否在断开状态，只有在所有负载端断路器在断开状态，也就是确认在合上隔离开关没有任何负荷的情况下才能合闸，合上隔离开关以后，再合断路器。
