断路器各种电流之间的关系是什么?

2023-02-09 11:34:44

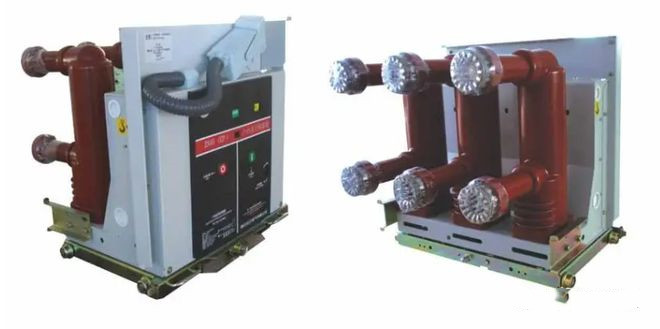

断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器,高低压界线划分比较模糊,一般将3kV以上的称为高压电器。

下载 (1).jpg

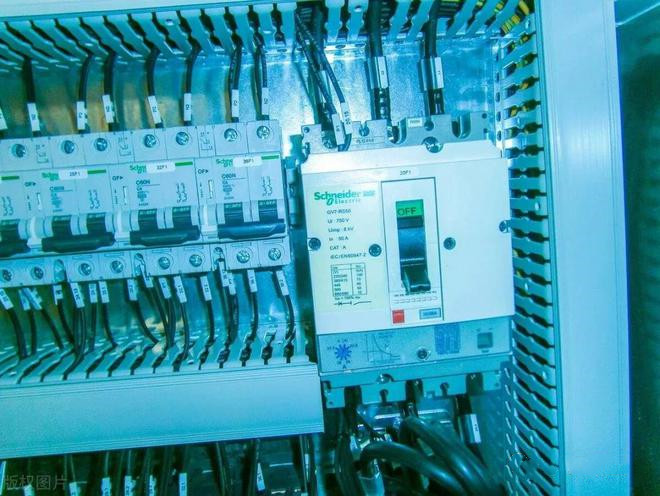

断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前已获得了广泛的应用。

下载 (2).jpg

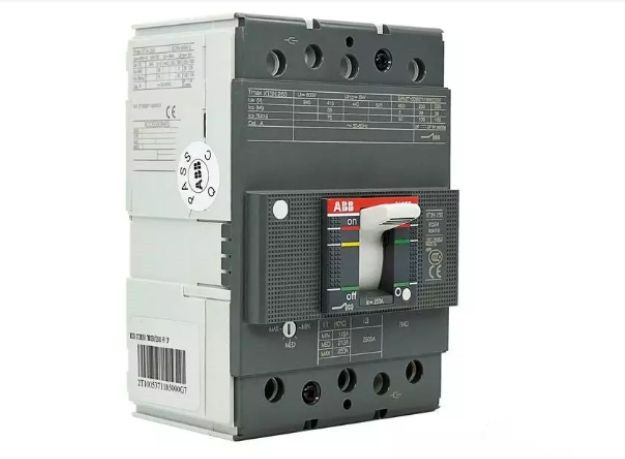

那么负载的计算电流和断路器的额定电流的关系,它们和整定电流有什么关系呢?我们举个例子:假如设备的计算电流为9.2A,那我应该选择ABB的断路器的型号是多少,这个型号T1N160-R32 3P对吗,整定电流又为多少呢?

下载 (3).jpg

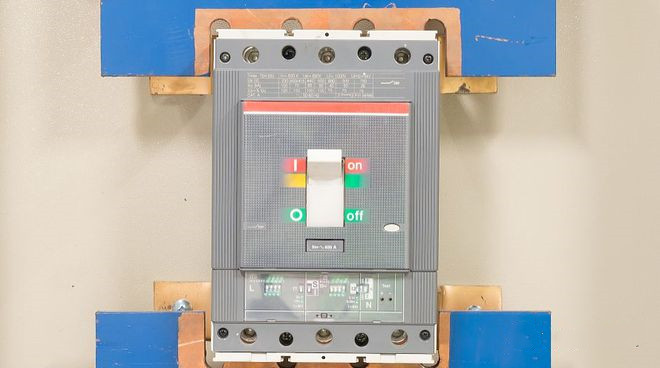

在选择断路器的时候,一个是额定电流,一个是极限分断电流。断路器的额定电流要不小于负载正常运行时长期通过流过电路的额定电流。极限分断电流主要考虑负载侧发生短路时,会有很大的短路电流,严重威胁到电气设备的正常运行。如果发生短路,就得靠断路器动作分断短路电流。

下载 (4).jpg

断路器不可能每种规格设计-种外壳和接线端子。不同额定电流(但相近)的断路器会使用同样一种外型体积甚至同样触头、同样的接线端子,这种外壳可通过的MAX额定电流就是壳架电流。因此,同-壳架电流的断路器其额定电流可能不同,但其安装尺寸是相同的。

断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的MAX脱扣器的额定电流。断路器额定电流是指断路器中的脱扣器能长期通过的电流,又称断路器脱扣器额定电流。同一系列中有多种壳架等级额定电流,同-壳架等级额定电流中又有多种额定电流。

下载 (5).jpg

例如:DZ20系列中有1002254006308001250等壳架等级额定电流,而100壳架等级额定电流中有16A20A25A32A40A50A63A80A100A额定电流;225A壳架等级额定电流中有100A125A160A180A200A225A 额定电流。DZ20--100DZ20- 225两种壳架等级中都有100A额定电流,但断路器体积外形和分断能力不相同,因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。

额定电流分级是按(1.25)优先系数来选择的:一方面是符合和满足MAX线路和电器元件额定电流的需要;另一方面是为了标准化,以取得使用导线及加工的效益。

因此它所规定的级别是:3(6)81012.516,20253240506380 , 100125160200250315400A 等。由于此规定,当线路计算负载为90A时,则只能选100A规格,因此在-定程度上影响它的保护性能。

下载 (6).jpg

脱扣器电流整定值是指脱扣器调整到动作电流值。它是指额定电流In的倍数,是动作电流值,例如:过电流整定到电流的1.2.1.35.10倍,就写成lr= 1.2In , 1.3In5In10In等。

现在一些电子脱扣器,它的过载长延时额定电流是可调的,所调整的电流,实仍是额定电流,是可长期通过的MAX电流。

额定工作电流是断路器在装辅助触头(附件)时触点在一定工作电压下的实际工作电流,电流为3A6A,用于控制和保护回路。
